【微探讨】建筑要通透，消防要耐火！设计方案该如何选择？

引言：

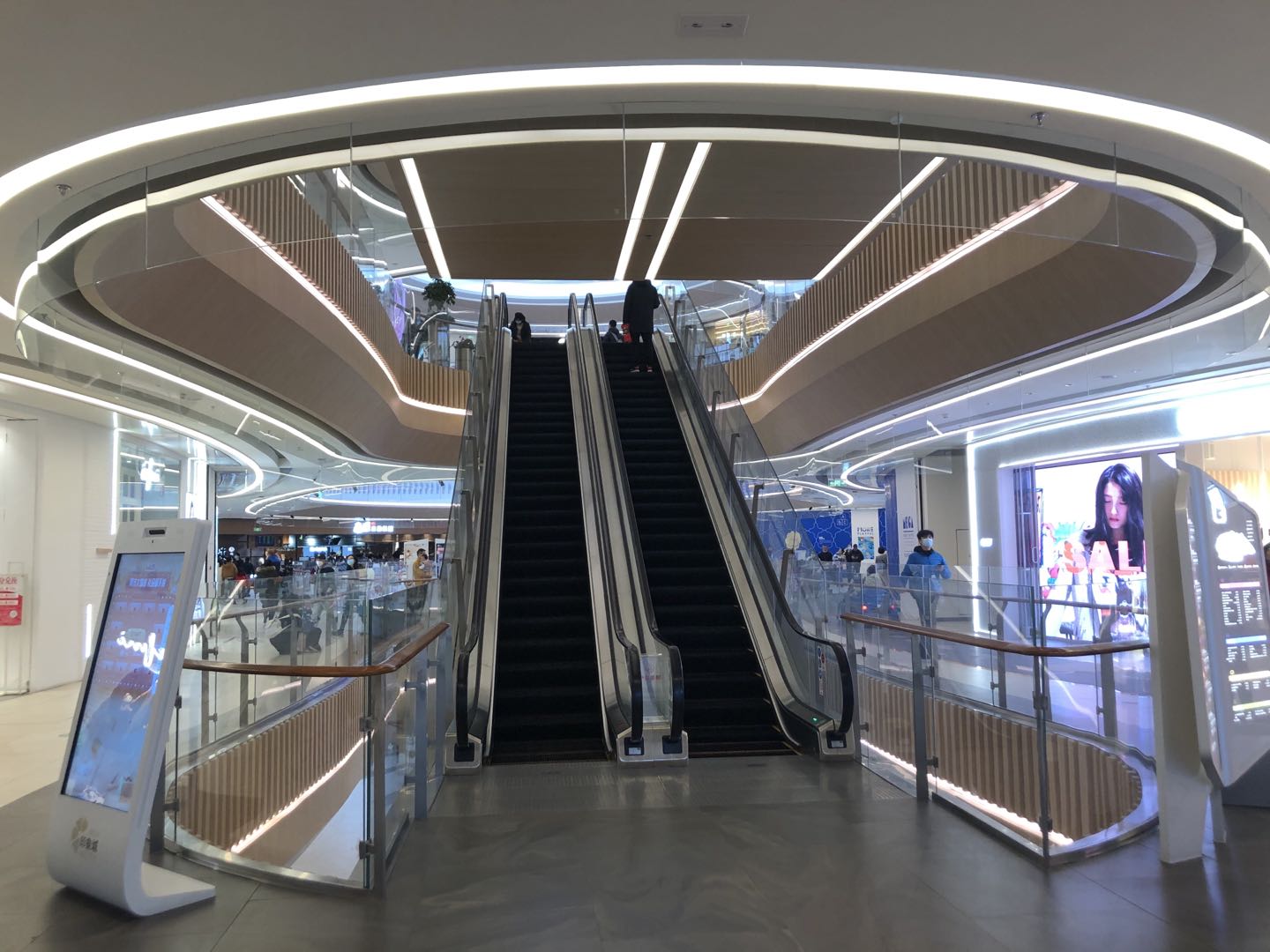

在空间体量巨大，业态多元化的大型商业综合体设计中，视野和通透性建筑师常用的关键词，对于此类中庭的防火分区，采用防火墙作为防火分隔物并不能满足建筑师对于营造空间、视野、光线通透的需求，因此，商业项目中消防工程师经常面对一个问题。

除防火墙外，使用什么防火分隔物最为经济？

我们先来梳理一下有什么防火分隔物可行策略：

一、水幕系统

在机电实务练习题库中，我们可以找到标准答案：

水幕系统用于阻烟挡火和冷却分割物的喷水系统，不具备直接灭火的能力，属于防火系统。按水幕的功能分为防火分隔水幕和防护冷却水幕两种。

防火分隔水幕用以 阻止火焰或火灾高温的穿透以及降低烟气温度，达到保护处于水幕背后的设备和建筑物安全的目的。

防护冷却水幕可直接向设备和建筑物喷洒，以降低火焰辐射热对 设备和建筑物的影响。

二、防火卷帘

防火卷帘帘面通过传动装置和控制系统达到卷帘的升降。起到防火、隔火作用，产品外形平整美观、造型新颖，具有钢性强的特点。防火卷帘门广泛应用于工业与民用建筑的防火隔断区，能有效地阻止火势蔓延，保障生命财产安全，是现代建筑中不可缺少的防火设施。是一种活动的防火分隔物，一般用钢板等金属板材制作，以扣环或铰接的方法组成，平时卷起在门窗上口的转轴箱中，起火时将其放下展开，用以阻止火势从门窗洞口蔓延。

l
防火卷帘的等级，以背火面温升为判定条件，耐火极限不低于3H的防火卷帘为特级防火卷帘。

三、防火玻璃

防火玻璃在防火时的作用主要是控制火势的蔓延或隔烟，是一种措施型的防火材料，其防火的效果以耐火性能进行评价。它是经过特殊工艺加工和处理，在规定的耐火试验中能保持其完整性和隔热性的特种玻璃。防火玻璃的原片玻璃可选用浮法平面玻璃，钢化玻璃，复合防火玻璃还可选用单片防火玻璃制造。

防火玻璃可分为以下三个等级：

l
A类同时满足耐火完整性、耐火隔热性要求的防火玻璃。包括复合型防火玻璃和灌注型防火玻璃两种。此类玻璃具有透光、防火（隔烟、隔火、遮挡热辐射）、隔声、抗冲击性能，适用于建筑装饰钢木防火门、窗、上亮、隔断墙、采光顶、挡烟垂壁、透视地板及其他需要既透明又防火的建筑组件中。

l
B类同时满足耐火完整性、热辐射强度要求的防火玻璃。
此类防火玻璃多为复合防火玻璃具有透光、防火、隔烟特点。

l
C类只满足耐火完整性要求的单片防火玻璃。此类玻璃具有透光、防火、隔烟、强度高等特点。适用于无隔热要求的防火玻璃隔断墙、防火窗、室外幕墙等。

从上述三种策略，我们可以梳理出以下商场项目中庭防火分区的防火分隔方式：

1.
防火分隔水幕：2L/s/m喷水强度，大型商业中庭防火分区边长计算，用水量巨大，项目并不常见

2.
防护冷却水幕+防火卷帘：跨度较大的防火卷帘容易扭曲变形，不能正常使用，因此可靠性较低

3.
防护冷却水幕+防火玻璃：

4.
特级防火卷帘：

结论：

由于防火分隔水幕水量要求巨大，目前较少应用在实际项目中。

防火玻璃受制于玻璃尺寸，难以满足项目实际需求。

其余两个方案【防护冷却水幕+防火卷帘】及【特级防火卷帘】，

由于前者成本组成很大程度上取决于防护冷却水幕，故保护范围越大，管网成本越高。

因此，不同场景需作不同考虑，

如剧院等高大但集中空间的场景；管网成本有限，采用【防护冷却水幕+防火幕】更为有利。

如商业中庭等防火分隔长度较大，保护范围较广的场景；管网成本较高，采用【特级防火卷帘】更为有利。
